一、注意事项

1、模块端口的选择应与实际电压等级匹配；

2、装配、维修人员进行具体操作前，应详细阅读本说明书，正确接线；

3、带电状态下不允许使用兆欧表遥测装有本模块的动力线或电机；



二、型号定义

，产品型号由：公司标志、产品名称、版本号三项内容组成。该模块可测量三种电压等级下的绝缘电阻值，三种电压等级分别为 660V，1140,3300V。



三、模块描述

1、使用环境条件

a. 海拔高度不超过 2000 米；

b. 周围环境温度-5℃～＋45℃；

c. 相对湿度不大于 95%；

d. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽集中的地方；

e. 在无淋水及水浸入的地方。

2、主要参数

a. 额定电压范围：AC24V～AC30V 或 DC24V～DC30V；

b. 额定电流范围：50mA≤I≤120mA；

c. 输出继电器（JDQ）容量：5A 30VDC/250VAC；

3、结构

选用标准塑料盒，安装固定方便；

采用环氧树脂灌封，防潮、抗震。

4、尺寸

197×90×46mm



四、端口及指示灯定义

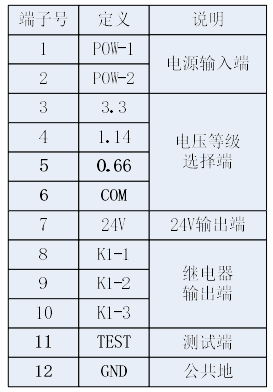

1、端子序号定义为：前侧端子正视从左至右依次：1，2，3，…，12。如下图所示。





各端子名称及功能解释：

【1、2】模块电源输入端，当电源为直流时，“1”接电源正，“2”接电源负；

【3、4、5、6】模块电压等级选择控制端。电压等级的选择有两种方式：

方式一：模块内部提供电源，将“6”COM 端接到“7”24V 输出端，

“3”和“12”连接时检测电压等级为 3300V；

“4”和“12”连接时检测电压等级为 1140V；

“5”和“12”连接时检测电压等级为 660V；

方式二：使用外部电源，将“6”COM 端接到外部 DC24V 正，

“3”与外部控制线连接，控制线为低电平时检测电压等级为3300V；

“4”与外部控制线连接，控制线为低电平时检测电压等级为1140V；

“5”与外部控制线连接，控制线为低电平时检测电压等级为660V；

【8、9、10】开关量输出端口，对应 JDQ，“8”为公共端，“9”为常闭，“10”为常开，若当前绝缘值低于规定值时，此继电器吸合；

【11、12】模块工作状态测试端，当“11”和“12”连接时可测试模块是否工作正常；

【7】24V 输出端，模块内部提供 24V 电压。

注：

（1）3300V，1140V 和 660V 电压不可同时选择。

（2）当测试功能被选择时，模块外部测量的绝缘电阻无效。

（3）方式一适合检测电压等级固定不变的产品，而方式二适合检测电压需

要频繁切换的产品，请根据具体需要进行选择。

2、指示灯定义

编号顺序：正视端子侧，从左到右依次为电源指示灯与输出继电器状态灯。

五、典型应用

1、典型应用

在使用本模块之前，必须先对检测电压等级进行选择。检测电压等级的选择方式有两种：

1）直接短接模块控制端；

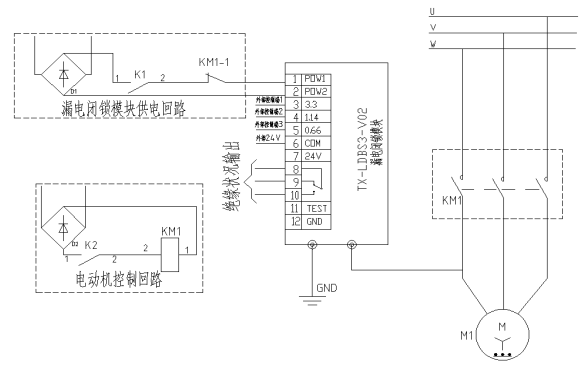

本典型应用中采用直接短接方式，具体接线如图三。图三中选择电压等级为660V，模块电源的控制逻辑由外部实现，绝缘状况以开关量的形式输出，KM1 为被检测电机的控制接触器，其常闭辅助触点 KM1-1 串接到电源与 1 号端子之间；

注：电机的启停、模块的工作均受外部控制，为了防止高压窜入模块，在 K1

与电机控制开关（K2）的控制逻辑上必须严格遵守：

（1）启动电机（K2）前，应提前 2 秒断开 K1，停止模块的工作。

（2）电机停止（K2）后，20 秒内不能吸合 K1，防止电机反电动势破坏模块。





2）利用外部控制端控制模块检测电压等级

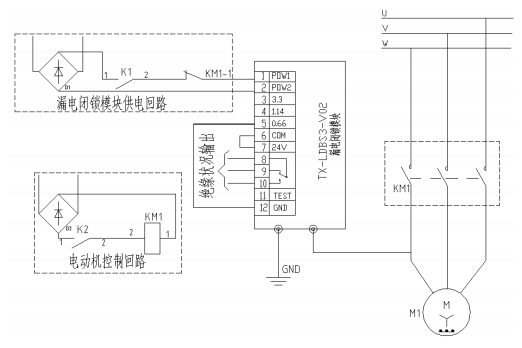

图四中采用外部 24V 电源接到端口的“COM”，再利用控制线连接相应

的模块控制端口，具体接线如图四。当外部控制端 1 为低电平时，模块检测

电压等级为 3300V；当外部控制端 2 为低电平时，模块检测电压等级为

1140V；当外部控制端 3 为低电平时，模块检测电压等级为 660V。

控制逻辑和注意事项同上（1）。







六、工作原理

1、绝缘检测

本模块通过接地线就近接地，高压线与负荷电缆的一相相接，从而通过负荷电缆的对地绝缘电阻构成回路。模块启动时，红色电源指示灯亮。当模块检测到绝缘状况低于规定值时,输出继电器动作（常开点闭合，常闭点断开）且蓝色指示灯亮；只有当模块再次检测到绝缘状况高于规定值时,输出继电器动作（常开点断开，常闭点闭合）且蓝色指示灯灭。

2、检测输出

绝缘状况的输出形式：开关量。

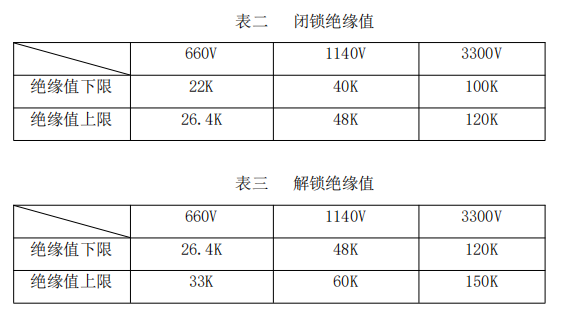

当模块检测到绝缘状况低于规定的值时，对应输出开关量（JDQ）吸合。设定值根据选择的电压等级的不同而不同，几种典型的闭锁绝缘值如表二所示，解锁绝缘值如表三所示。
